Sur les Peugeot équipées d’un système multiplexé (la quasi-totalité des modèles produits après 2004), le schéma branchement autoradio couleur fils ne suffit pas à garantir une installation fonctionnelle. Le réseau CAN du véhicule gère l’alimentation accessoire, les commandes au volant et parfois le signal d’antenne. Brancher un autoradio Android auto sans adaptateur dédié au modèle Peugeot revient à ignorer cette couche réseau, avec à la clé : absence de son, commandes au volant inopérantes ou redémarrage en boucle de l’appareil.
Bus CAN Peugeot et autoradio Android : le point que les guides couleur ignorent
Les Peugeot 207, 308, 3008, 407 ou 508 partagent une architecture où le BSI (boîtier de servitude intelligent) contrôle la mise sous tension de l’emplacement autoradio via le bus CAN. Le fil rouge permanent (+12 V batterie) et le fil jaune accessoire (+12 V après contact) existent physiquement, mais le BSI peut couper l’alimentation accessoire si le bus CAN ne reçoit pas de réponse du poste d’origine.
A découvrir également : Comment entretenir son fourgon Peugeot Partner Tepee ?
Un autoradio Android générique ne dialogue pas en CAN. Sans interface de conversion, le poste reçoit le courant mais le véhicule ne reconnaît pas le périphérique. Sur les 407 équipées d’un ampli JBL d’origine, le problème se double : l’amplificateur attend un signal de réveil (remote) transmis par le bus, pas par un simple fil bleu/blanc.
Ce que l’adaptateur CAN-bus résout concrètement
Un module type Canbus decoder (souvent livré avec les postes Android spécifiques Peugeot) intercepte les trames CAN et les traduit en signaux analogiques. Il gère le réveil de l’ampli, la remontée des commandes au volant et la coupure propre à la mise hors contact. Sans ce module, raccorder les fils par couleur produit une installation partiellement fonctionnelle au mieux.
A lire aussi : Tout savoir sur le crédit auto : guide et avantages maaf

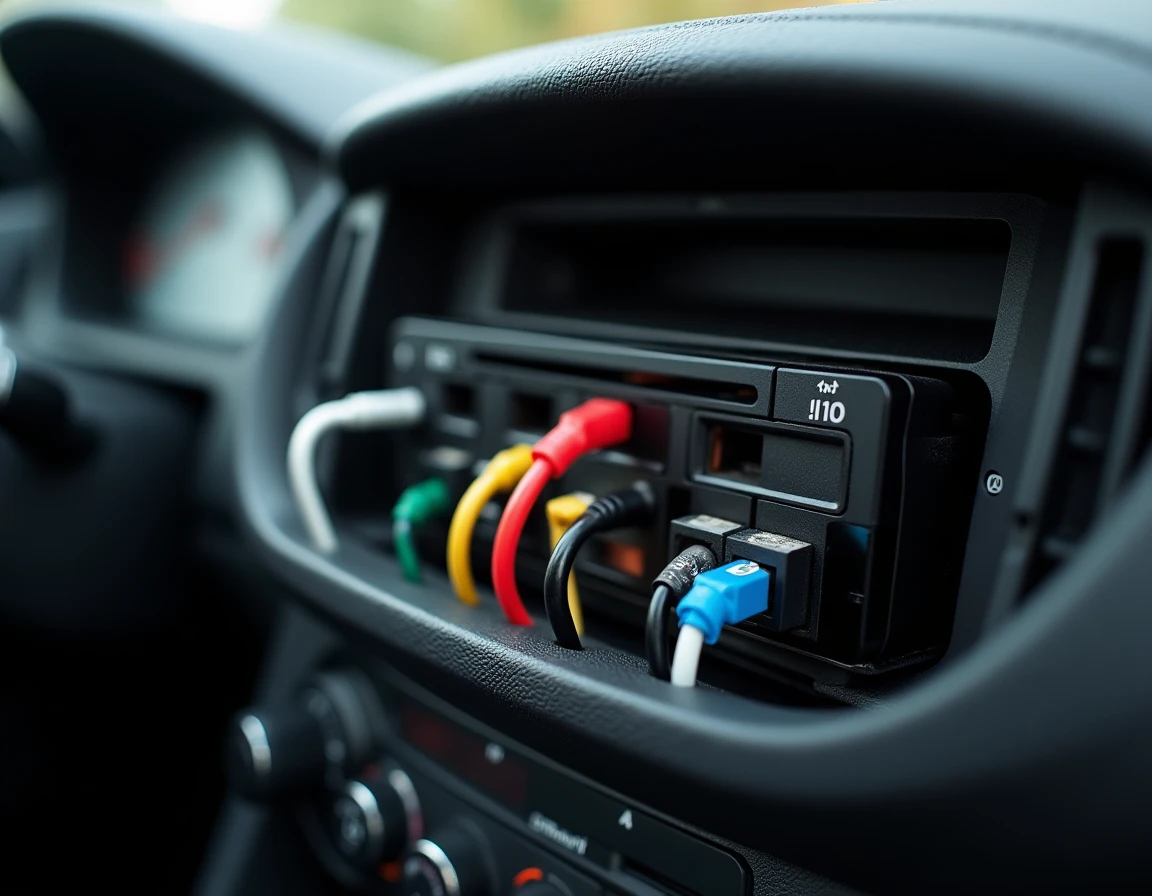

Schéma couleur fils autoradio Peugeot : correspondance ISO et spécificités
La norme ISO 10487 définit un code couleur standardisé pour les connecteurs autoradio. Peugeot et Citroën utilisent des connecteurs propriétaires, mais les couleurs des fils côté véhicule suivent globalement cette norme, avec quelques écarts selon les générations.
- Fil jaune : +12 V permanent (mémoire). Alimenté en continu depuis la batterie, il conserve les réglages et la mémoire du poste. Sur Peugeot, ce fil est parfois orange sur les faisceaux d’origine antérieurs à 2006.
- Fil rouge : +12 V accessoire (après contact). C’est lui qui allume le poste quand la clé passe en position ACC. Sur les modèles multiplexés récents, cette tension est commandée par le BSI via le CAN, pas directement par le Neiman.
- Fil noir : masse. À raccorder au châssis ou à la cosse de masse du faisceau d’origine. Un mauvais point de masse génère des bruits parasites dans les haut-parleurs.
- Fil bleu ou bleu/blanc : commande d’antenne (remote). Active l’antenne motorisée ou l’amplificateur d’antenne. Sur les postes Android, ce fil sert aussi à réveiller un ampli externe.
- Fils haut-parleurs : paires bicolores (gris, blanc, vert, violet) avec une variante unie pour le positif et une variante rayée pour le négatif. Avant gauche en gris, avant droit en blanc, arrière gauche en vert, arrière droit en violet selon la convention ISO.
Nous recommandons de toujours vérifier la correspondance avec un multimètre avant de raccorder un fil, même si les couleurs semblent conformes. Les faisceaux Peugeot d’occasion ou ceux modifiés par un précédent propriétaire présentent régulièrement des inversions.
Adaptateur faisceau Peugeot vers connecteur ISO : lequel choisir pour un poste Android auto
Les autoradios Android auto du marché secondaire utilisent un connecteur ISO standard côté poste. Côté véhicule, Peugeot utilise un connecteur propriétaire. Un câble adaptateur spécifique au modèle et à l’année du véhicule est obligatoire pour relier les deux sans couper de fils.
Pour les Peugeot 206, 307 et Partner (connecteur mini-ISO), l’adaptateur diffère de celui des 308, 3008 ou 5008 (connecteur Quadlock sur les versions les plus récentes). Commander un adaptateur « Peugeot universel » sans préciser le modèle exact est la première source d’erreur constatée sur les forums spécialisés.
Intégration des commandes au volant
Un second adaptateur (type SWC, steering wheel control) convertit les signaux des boutons au volant en impulsions compatibles avec l’autoradio Android. Sur Peugeot, ces commandes transitent par le bus CAN. L’adaptateur SWC doit être compatible CAN Peugeot/Citroën, pas simplement résistif comme sur les véhicules plus anciens.
La plupart des postes Android livrés avec un Canbus decoder intègrent déjà la gestion des commandes au volant. Vérifiez que le firmware du module correspond bien à votre modèle Peugeot : un decoder prévu pour une 308 II ne fonctionnera pas sur une 308 III sans reprogrammation.
Problèmes fréquents après branchement d’un autoradio Android sur Peugeot
Même avec le bon adaptateur et un câblage conforme au schéma couleur, plusieurs dysfonctionnements reviennent systématiquement lors du remplacement du poste d’origine par un modèle Android auto.
Absence de son malgré un câblage correct
Sur les Peugeot 407, 607 et certaines 308 haut de gamme, l’amplificateur audio séparé ne s’allume pas sans signal de réveil CAN. La solution passe par un faisceau spécifique qui dérive le signal audio vers l’ampli d’origine tout en envoyant la commande remote. Raccorder le fil bleu/blanc du poste Android directement au fil remote du faisceau ne suffit pas si l’ampli attend une trame CAN.
Android Auto sans fil instable
Les retours d’expérience récents sur les forums d’installation signalent des déconnexions récurrentes d’Android Auto sans fil après mise à jour du système Android du téléphone. Le problème ne vient pas du câblage mais du firmware du poste ou du dongle sans fil. Mettre à jour le firmware de l’autoradio Android résout la majorité des instabilités de connexion sans fil.
Parasites audio et boucle de masse
Un bruit de fond proportionnel au régime moteur indique une boucle de masse. Sur Peugeot, le point de masse du faisceau d’origine est souvent fixé derrière la console centrale. Utiliser ce même point pour le poste Android (fil noir) plutôt qu’une cosse châssis éloignée réduit le risque de parasites.
Le remplacement d’un autoradio Peugeot par un modèle Android auto ne se résume pas à faire correspondre des couleurs de fils. L’architecture multiplexée du véhicule impose un adaptateur CAN-bus dédié au modèle exact, un câble faisceau ISO spécifique et, sur les versions avec ampli séparé, un raccordement audio adapté. Vérifier la compatibilité du firmware avant la première mise sous tension évite la plupart des retours atelier.
